【技术深拆】麒麟9050的3D堆叠方案：国产芯片的封装突围战

三年前笔者在行业闭门会上听到一个判断：先进制程被锁死的情况下，封装创新会是国产芯片的破局点。当时在场的大多数人只是礼貌性点头，如今麒麟9050用3D堆叠给出了答案。

封装工艺的降维打击

麒麟9050最核心的突破不是频率提升，而是封装架构的根本性变革。华为将N+2和N+3两种不同工艺节点的芯片单元进行垂直堆叠，这在技术上与台积电3DFabric、三星X-Cube路线相似，但意义完全不同。在国产先进制程产能受限的背景下，单颗芯片晶体管密度难以对标5nm乃至3nm，那就用堆叠方式把两颗芯片的算力合二为一，用面积换性能，用垂直互联抵消制程差距。这个思路本身就是工程哲学的胜利。

十核CPU的资源分配逻辑

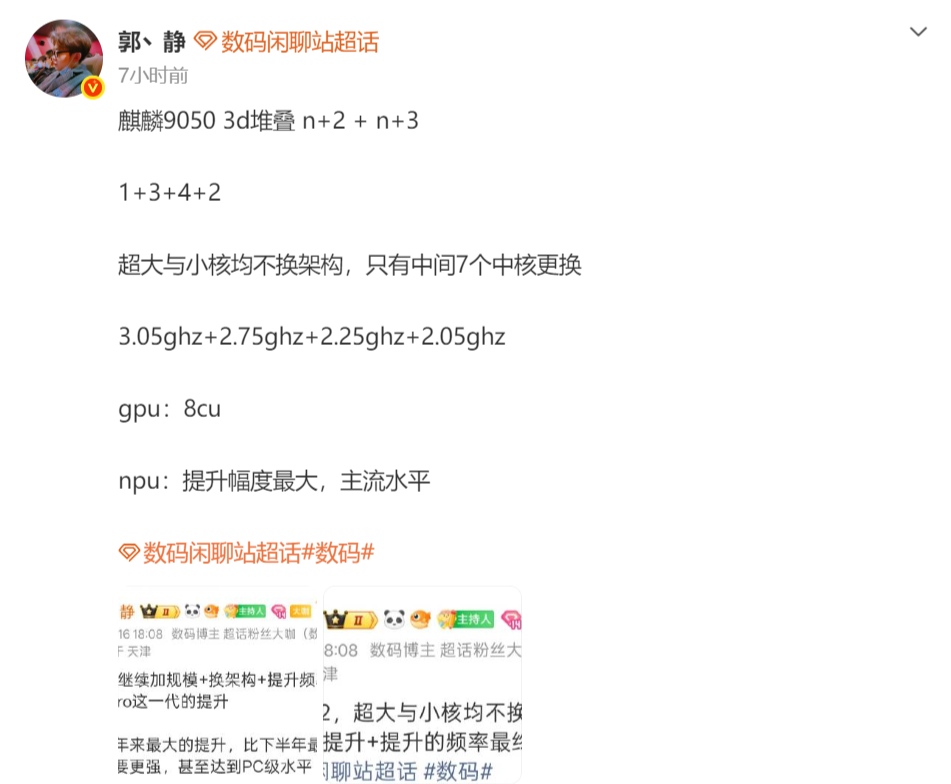

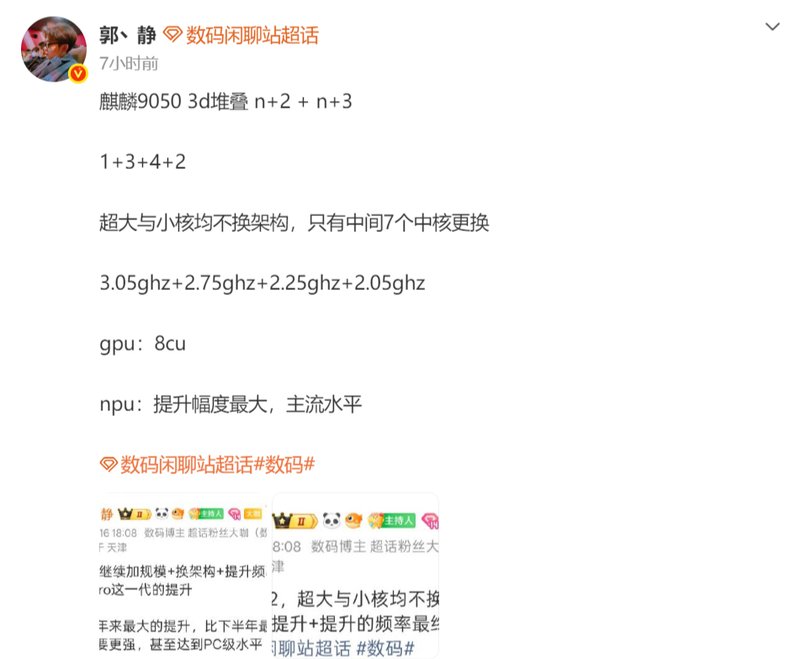

麒麟9050采用1超大核+3大核+4中核+2小核的十核设计，频率从3.05GHz到2.05GHz分四档。仔细分析会发现，超大核和小核架构基本没动，真正重写的是中间七个核心。这种设计透露出清晰的资源分配策略：极低负载由两颗老架构小核兜底，瞬时爆发交给3.05GHz超大核顶住，真正决定日常流畅度的中间层全部换新。与其全面铺开导致功耗失控，不如把资源集中投放在感知最强的区间，这是比盲目堆高频更务实的路线。

GPU与NPU的战略取舍

8个计算单元的GPU规模放在2026年旗舰市场只能算中规中矩，对比骁龙和天玑动辄十几核的Adreno和Immortalis，账面差距客观存在。但华为在GPUTurbo等软硬协同优化上的深厚积累，能在一定程度上弥补硬件规格差距。真正值得关注的反倒是NPU——博主明确指出这是整颗芯片提升幅度最大的部分，已追到主流水平。端侧AI推理能力直接决定大模型在手机上的落地体验，结合盘古大模型和鸿蒙端侧智能的布局，缺的正是一颗算力够用的NPU。

3D堆叠带来的双重挑战

技术突破必然伴随代价。两颗芯片垂直堆叠导致热密度直接翻倍，散热设计难度呈指数级上升。华为敢在这个时间点商用，大概率在微凸点间距、硅通孔密度等封装细节上做了针对性优化，但实际温控表现仍需真机验证。同时垂直互联带来的功耗增加也是必须正视的问题。这些挑战的解决程度，将直接决定麒麟9050的实际体验上限。
